基于集中式供電LED智能照明系統即是在LED路燈產品大量普及、智能照明系統相對成熟的背景下應運而生的一種管理模式。該模式旨在向周圍的若干支路的LED路燈供應直流電，通過智能管理實現安全、可靠穩定供電及二次節能。

LED燈具直接連接交流電網，一方面受電網的影響很大，例如電網對燈具的EMC影響和電網傳輸過來的雷擊影響；另一方面，每只LED燈具都需有EMC、整流、功率因數校正、濾波、功率驅動、逆變降壓、穩電壓輸出或再穩流輸出至LED光源。燈具控制裝置的電路復雜、元器件多，燈具成本高。而且相對而言，安全、EMC問題比較突出。這些使LED燈具的可靠性低并影響壽命(例如燈具中有耐受電網電壓的電解電容等元件)。

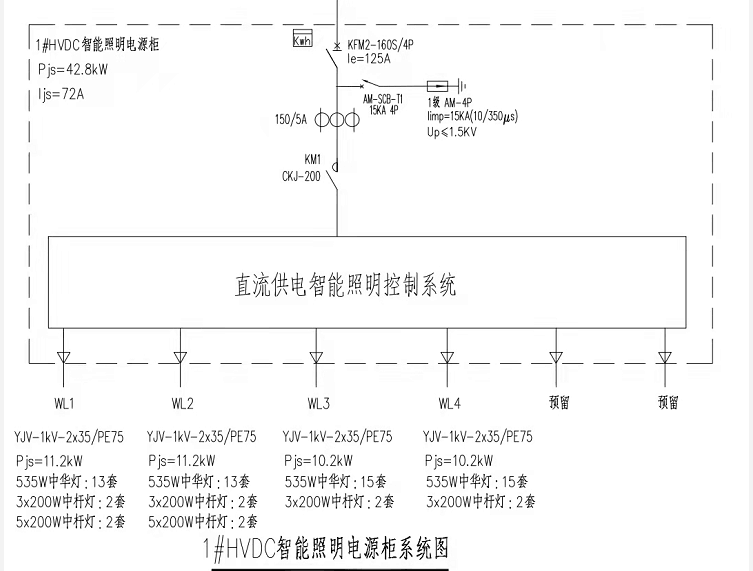

直流智能照明控制系統圖紙參考

LED照明集中直流供電智能控制系統功能說明：

輸入電壓：交流380V；

防護：≥IP43；防雷：輸入輸出防雷功能；

輸出回路：1-12個；輸出功率：額定輸出12KW（不含備份功率）；

人機交付：觸控控制；

遠程通信方式：GPRS，支持遠程/本地控制功能；

對時：GPS自動對時；

控制方式：本地自動（時控，經緯度控制），本地手動，遠程自動（策略控制），

遠程手動；故障報警方式：遠程監控報警，本地聲報警；

完善保護功能；直流供電方式：懸浮式供電；

系統管理：系統權限管理功能；

配置說明：交流配電、整流單元、直流配電、回路控制單元、輸入輸出防雷模塊、遠程通信模塊、監控單元、GPS對時模塊、觸摸屏等組成。

選型說明：燈具額定率*1.2 < 柜體額定輸出功率

包含：柜體、整流模塊、觸控操作終端、遠程控制集中器、控制單元等

直流單燈控制器用于低壓直流回路中對照明設備進行遠程開、關燈及調光操作。系統利用直流載波技術，將供電線與通信線相結合，單控器通過總線實時接收照明控制指令，同時將燈具的 運行狀態等傳輸至配電柜中的集中控制器，由其通過2/3/4G/NB-IoT等無線通信方式將數據上 送至監控中心云平臺，該設備可用于隧道照明、消防應急照明以及各種低壓直流照明場景中。

功能特性：

通信方式:采用直流載波通信控制回路:一路或兩路繼電器輸出調光模式:支持0-10V調光、PWM調光

過載保護:過流、過壓、短路保護、接地故障保護

遠程監控:監控燈具輸入電壓、電流、功率、功率因數、統計用電量及工作時間

控制方式:具有定時、光控、經緯度、廣播、分組、單控、動態調光等組合控制功能

技術參數：

輸入電壓:DC 12V ~ 48V

負載電壓:DC 0V ~ 48V

輸出電流:0 ~ 10A

調光精度: ±1%;調光電壓:0 ~ 10V工作溫度:-40 ~ 70°C，相對濕度<95%

安裝尺寸:100 x 40 x 50(mm),業內最小

安裝位置:回路或燈具腔體中。
