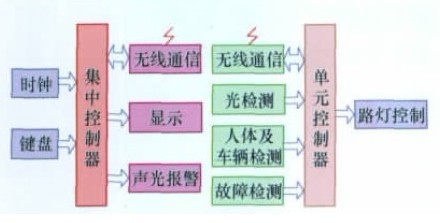

系統結構概述 ?
1、路燈監控系統采用集散式測控系統方案，由設在城市路燈管理部門的監控中心擔任集中控制的心臟，而由分布在各路段上的遠程監控終端（RTU）作為分布式控制節點站進行前沿控制。
2、監控中心與RTU之間的雙向通訊可采用電纜/光纖等有線網絡、移動運營商的短信/無線公用數據網（GSM/GPRS）、無線數據電臺、無線局域網等通信方式，系統可方便地實現多種通訊方式及其組合。
3、系統具有完善的開關燈控制及系統管理功能。
4、監控終端RTU控制器能預存多套開關燈方案，并可獨立自動運行，當通訊網絡出現故障時，各監控終端可根據預先設置的方案及參數長期自動正確進行控制。
5、每個道路照明集中控制器均有薄膜鍵盤及中文顯示的帶背光LCD顯示器，整個控制器封裝在一個小型工控機殼內，具有導軌及安裝孔，具有安裝、調試方便，便于現場檢修和維護。

照明監控終端技術參數
模塊化設計，含4G通信模塊，與現有系統兼容；
交流模擬量輸入接口：3 回路電壓信號：0-300VAC ; 24 路回路電流信號：0 -5A/AC ;
流摸擬量采集精度：小于滿量程的1%
開晨關輸入接口 : 16路道斷信號；開關量輸出接口：8 路觸點輸出（驅動能力30A/250vAC)可遠程升級；斷電后終端維持運行時間大于8H ;
RS232/485 接口：1個，串口波特率3000bps~115200bps ; 電能計量／漏電檢側擴展功能；
三相供電，頻率50HZ
工作溫度：-20℃~+70 ℃ ，相對濕度： 0 ~1000%．
采用工業級嵌入式微處理器．集照明遙測、遙信、遙控、節能控制，載波通信與遠程通信接口一體．

單燈／雙燈集中器技術參數
各模塊化設計，與現有系統軟硬件兼容．可集成到照明監控終端內，
集中單元應能通過三相電力線路以電力載波方式與控制單元通信；
工作溫度為-20 ℃~65 ℃ ；
集中單元最多可以控制 256 個控制單元；
應具備指示功能，指示集中單元的電源，運行，報警和通信狀態；
式作電源 220 （1士20%）VAC ，采用電力載波通信方式時電力載波通信電源為 380x ( 1士20%）VAC ;
集中單元的靜態功率應不大于2W ，最大功率應不大于6W .

單燈／雙燈控制器參數規格
具備輸出（驅動能力5A/250V ) ，可控制開關燈，且可對燈頭獨立調光；
電力載浪通信．擴頻調制信號輸出，與現有系統軟硬件兼容；
工作溫度為-20 ℃～+70 ℃ ；
1回璐電壓信號：176~300VAC ;
2 路回路電流信號：0~5A ;
漏電采集功能；
有功功率、無功功率計算；
在開燈時段內，記錄電壓最大值和電流最大值；
可檢測意外亮天燈．光源故障、補償電容故障等告警 ;
控制單元的靜態功率應不大于3.5W，最大功率應不大于6W ;
式作電源220x ( 1土20%）VAC , 式頻標稱．可對LED燈進行調光．

移動平板控制規格參數
操作系擬Android 5. 0 ；存儲容量32GB ; 八核處理器；
9.7 英寸屏幕；屏幕 2048*1536 ；屏幕4:3 屏幕；
內置WiFi功能；內置支持3G , 4G 網絡；藍牙功能；多功能攝像頭藍牙功能；多功能攝像頭．

智能照明監控APP
智能照明控制APP移動平臺客戶端，可實現對每桿燈進行隨意開關．檢測運行數據，調光及管理功能．
智能照明監控軟硬件需和路燈部門現有的控制系統無縫兼容．
