PT系列智能節能照明調控裝置是以微電腦控制技術和現代電力電子技術為基礎開發的高性能產品。設計合理、獨特，它通過先進可靠的硬件和獨特的控制軟件，可連續監控和調制交流正弦波，能有效的降壓及限壓，延長燈具的使用壽命，減少維護費用，降低維護人員的工作量。

負載電流計算
路燈及工業照明大都采用三相供電，將負載平均分配到每相工作，使三相負載均衡。所以計算每相的電流通常使用以下公式:
每相電流=總功率÷功率因數÷額定電壓÷3
例如:某道路共有250W路燈100盞，燈功率因數為0.5，則
1=250×100÷-0.5:2275.80÷3=75.8A
控制器的型號應選擇:JSTD-3C-100
注意:1.對于鈉燈、未燈等類型的燈具，應考慮啟動電流大于額定電流的20%左右
2.對于具有單燈補償的燈具,建議功率因數應補償到大于0.9
3.單燈補償或集中無功補償時,不能補成容性負載

低壓供電系統調控裝置技術指標
額定電壓：220v AC士20%5OHz/60Hz，220V DC士20%
額定電流（每相)：30A、60A、100A、160A、200A
輸出電壓設定范圍<255V
輸出電壓精度：士1.5%
輸出電流精度：土1 .5%
時鐘精度：士0.5秒/天
定時精度：士l秒
全壓預熱時間：1~99分鐘可設定
過載能力：長時間連續過載30%
絕緣強度：弱電回路對地2.5KV強電回路對地2.5KV強電回路對弱電回路2.5KV
通訊接口：1路RS485，MODBUS協議，波特率:1200、2400、4800、9600、19200、38400
繼電器輸出：2路，觸點容量:10A/250VAC
冷卻方式：強制風冷
工作環境：無爆炸性氣體及粉塵的場合
工作環境溫度：-10℃~+55℃
存儲環境溫度：-25℃~70℃
相對濕度：≤95%RH

功能說明：

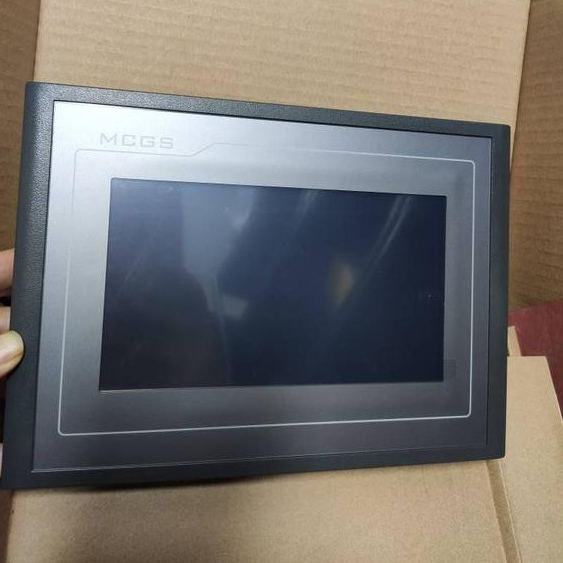

大屏幕液晶顯示，全中文界面﹐菜單式參數設定，層次分明，完善的幫助及故障提示實時測量電壓、電流、頻率、功率、功率因數；
控制模式有時控、光控、手動控制、時光控制、上位機遠程控制及根據使用地點經緯度自動控制；
對鈉燈、汞燈等燈具設有可調的全壓預熱啟動時間，燈具能更充分的預熱平穩過渡到正常工作狀態；
斷電數據保護，系統斷電時，所設定的參數不丟失，且時鐘仍然可以正常準確運行；
內設多重保護，具有防雷、過載、過流、短路、過壓、欠壓、溫度及控制器異常等保護功能故障報警自動旁路功能，并獎故障信號上傳；
靈活的可編程控制功能，無極調壓，降壓、限壓幅度，開關燈時間任意設定；
軟啟動、軟過渡、軟關閉功能，防止過電壓及冷啟動大電流對燈具的沖擊，大幅度減少燈具的損毀率；
能實現全夜燈及半夜燈控制，且有后半夜再降壓調流功能，節能效果更加理想；
預留一組受時鐘控制的常開接點以實現特殊控制。接點容量為10A/250VAC；
完善的再起動功能，當負載故障、外部供電故障結束后，能自動重新點燃燈具；

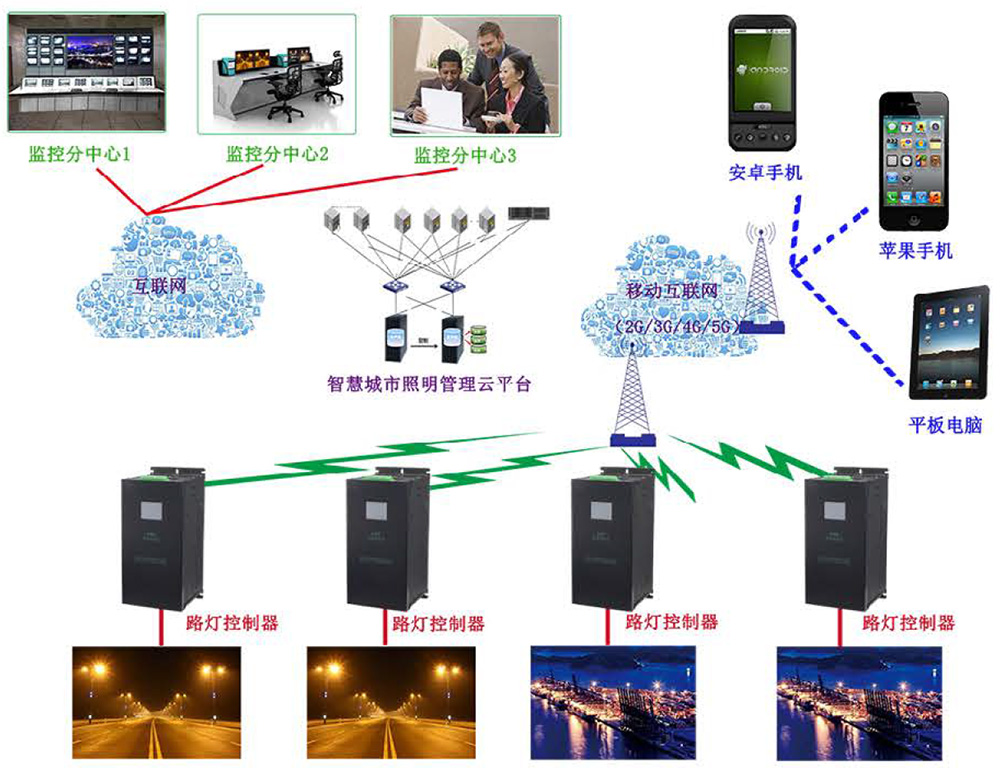

配有RS485接口，可通過上位機設定、修改參數，并能遠程監控系統；
三相開關燈時間及輸出電壓可獨立調節，可接不平衡及不同類型的負載；
可編程的檢修模式，便于照明系統檢修、維護和燈具更換；
內嵌高精度實時日歷和時鐘，在工業現場等極端惡劣工作環境中，保證時間誤差<0.5S/天。

更多關于廣場夜景照明低壓供電系統調控裝置 穩壓限流PT-20KVA、PT-30KVA型號擴展40KVA，50KVA，63KVA歡迎咨詢。
