本工程設置路燈智能控制系統構建路燈物聯網采用LED路燈智能調光技術在保證照明質量的前提下根據時間、路段、天氣、特珠場合等條件進行路燈單燈節能控制，真正實現按需照明，深化節能減排。通過 “在線巡檢可實時掌握每一 盛燈的工作狀態對設備核障進行精準定位。
集中控制系統
本工程新設的箱交內安裝路燈WJ2090智能監控終端，以實現路打照明的集中控制。路燈智能監控終端作為中間級系統的主要設備具有以下功能:
- 1)路燈智能集中控制終端能按城區路燈管理部門控制中心的命令配置執行升關控制和對線路運行數據進行監測，并有控制中心與單燈集中器、單燈控制器、電能表等終端設備之間的數據交換的中繼轉發功能;
- 2 )智能監控終端能響應控制中心的參數沒置和查詢命令，并可進行現場參數設置和查看;
- 3 )能檢測狀態量的開/合位置狀態及其他二進制狀態信息等無源信號;
- 4 )能實時流量模組量信號，
- 5 )能讀電能表數據并轉發給控制中心:
- 6 )能對異常事件識別并上傳;
- 7)能收集箱變、電纜的防盜報警信號并通過無線上傳至控制中心。
- (2 )WJ3005FD智能監控終端能明應路燈管理部門控制中心的時鐘召測和對時命令響應本地時鐘設置。對時誤差小于30s.時鐘24 h內走時誤差應小于1s。時鐘應設置備用電池:無外部電源時時鐘正常工作時間不少于30天。
- (3 )信號傳輸采用GPRS要求應與路燈管理部門控制中心的GPRS收發裝置一致;
- (4 )路燈智能控制終端采用單相供電其他要求滿足《城市照明自動控制系統技術規范》中的相關要求。

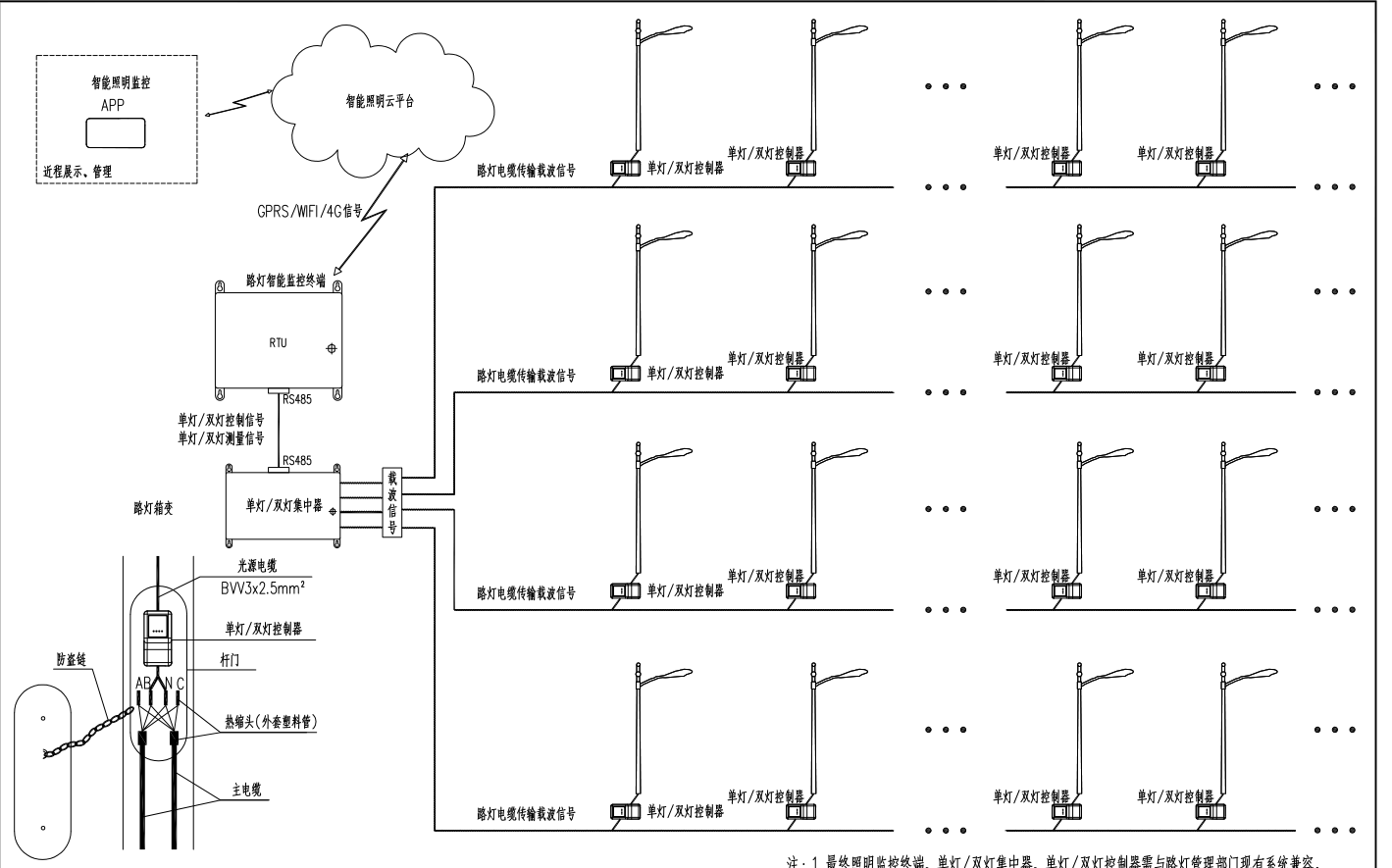

2.WJ2090單燈系統的設計
本工程在籍變內設置單燈集中器在燈桿內設置WJ2090單燈控制器。
單燈集中器作為中間級系統的設備，具有以下功能:
1)作為路燈智能監控終端與WJ2090單燈控制器的中繼設備,提供數據的收發功能，
2 )能對單燈控制器異常事件識別并上傳:
3)與單燈控制器的信號傳輸采電力載波信號。
(2 )單燈控制器作為終端級系統設備具有以下功能:
1)收集路燈內電壓、電流、功率團數等參數上傳至單燈集中器，
2)控制路燈燈頭亮滅根據燈頭數量選擇一控一、一控二等產品;
3)WJ2090單燈控制器均采用LED可調光產品
3.WJ3005FD防盜系統的設計
本工程在箱變內設置箱變防盜器在電纜終端設置電纜肪盜終端。
(1 )箱變防盜器具有以下功能:
1)采用雙鑒探測器(震動、紅外)作為報警探測設備;
2)設備應具備可靠的設防和催防功能;
3)設備的防盜報警信號接入路燈智能監控終端,通多監控終端上傳信號至控制中心。
(2)WJ3005FD路燈電纜防盜具有以下功能:
1)通過收集電纜的載波信號起到防盜的作用，要求電纜防盜終端應放置在供電電纜末端:
2)設備的防盜報警信號應接入路燈智能監控終端通多監控終端上傳信號至控制中心。
該規范適用于新建、擴建、改建的城市照明自動控制系統的設計、施工、驗收及運行維護，涵蓋路燈等照明設施的管理與控制。
系統架構與設計要求
系統架構

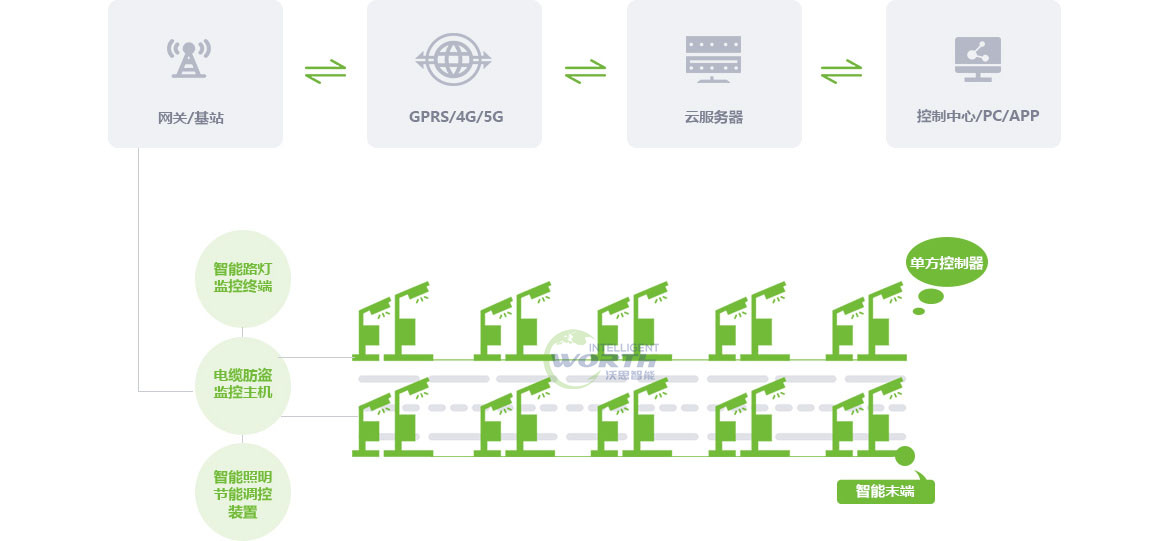

系統分為三級邏輯層：
中心級系統：負責整體監控、數據采集（如電壓、電流、故障信息）及遠程控制路燈開關與調光。
中間級系統：作為中繼層，管理照明配電線路，支持本地控制與數據轉發14。
終端級系統：直接控制單燈照明，實現單燈開關、調光及故障檢測（如光源損壞、線路異常）。
通信要求
WJ3005FD路燈智能集中控制終端遠程通信層支持無線公網（如4G/5G）、光纖等；終端級系統可采用電力線載波（PLC）或ZigBee等本地通信技術。
通信協議需符合《基于Modbus協議的工業自動化網絡規范》（GB/T 19582）。
四、安裝要求
WJ3005FD路燈智能集中控制終端（如終端模塊）需符合IP65防護等級，適應戶外環境。
施工中需避免私接電源，確保線路規范7。
驗收標準
驗收內容包括通信穩定性測試、控制響應時間（≤30秒）、故障報警準確率等。
附錄B提供了驗收表格模板，涵蓋設備功能測試與數據記錄5。
五、路燈智能集中控制系統運行維護
日常管理
需建立24小時值班制度，快速響應市民反饋（如通過熱線電話）。
定期巡查路燈設施，更新臺賬信息（如燈桿材質、更換計劃）。
安全措施
嚴禁私拉亂接路燈電源，違規行為需依法追責。
對老化燈桿（如水泥桿）進行更換，優先選用鐵制或防腐材料。
